Vi har sammanfattat de viktigaste monteringstipsen vid byggnation i punkter. Vi har hämtat information från tjugo europeiska tekniska kataloger,
som är berikade med våra egna erfarenheter tillsammans med tekniska ritningar.

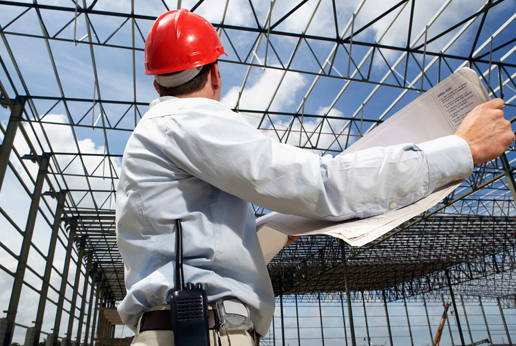

1. Vi rekommenderar att projektdokumentation och montering överlåts till ett erfaret byggföretag med nödvändig teknik.
2. Kontrollera allt: hela konstruktionen, arbetarnas säkerhet, projektdokumentationen, konstruktionsplanerna, vertikalitet, horisontalitet, förberedelse av verktyg och teknik samt sandwichpaneler.
3. Installationen bör utföras helst när det inte regnar, snöar eller blåser, när det inte är tät dimma och på kvällen endast vid god belysning.
4. Utförandet av monteringsarbeten med hänsyn till det specifika projektets särdrag sker vid temperaturer cirka från -10 °C till +40 °C.

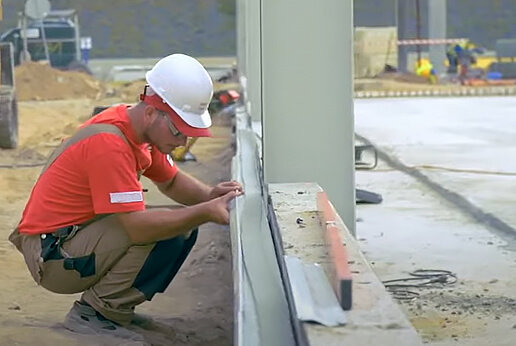

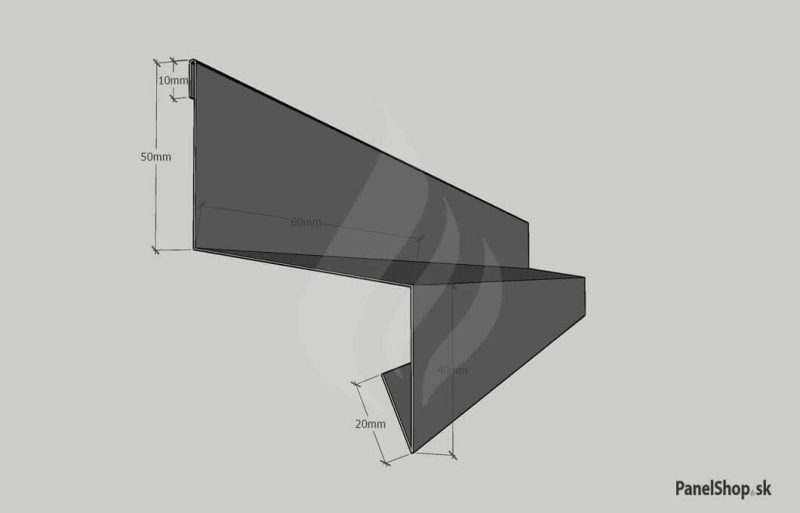

5. Vid väggpaneler installeras vid sockeln minst en startprofil, tätningstejp och plåtdetaljer. (se tekniska ritningar)

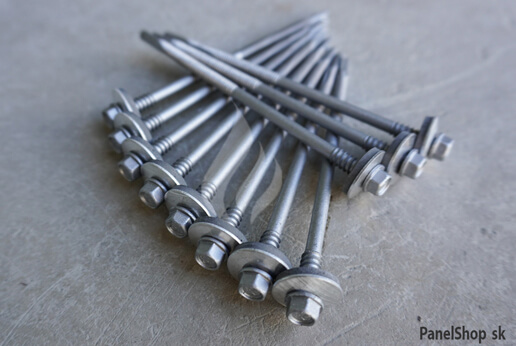

6. För infästning av vägg- och takpaneler används TEX keramiska självborrande skruvar med EPDM-bricka för stål, trä eller betong. Rostfria skruvar används i mer aggressiva miljöer. Vid infästning av TEX självborrande skruvar, se till att den gummibaserade EPDM-brickan endast expanderar lätt.

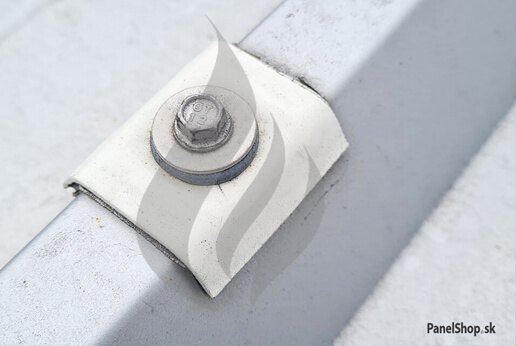

7. Kalotter är en viktig del av en kvalitativ infästning av takpaneler.

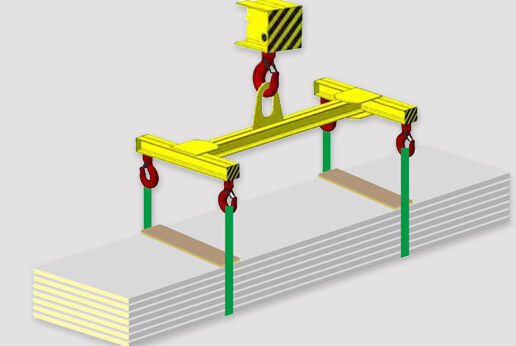

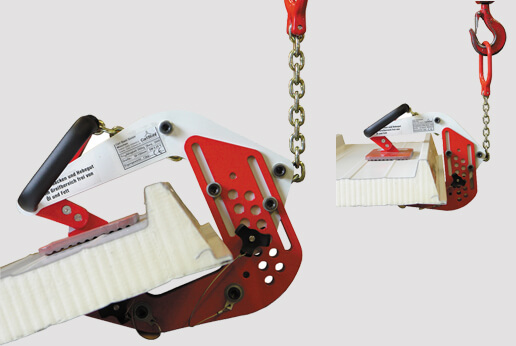

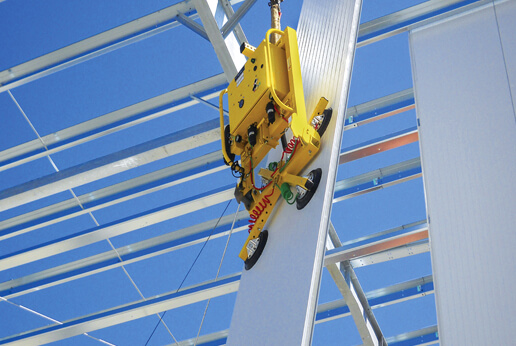

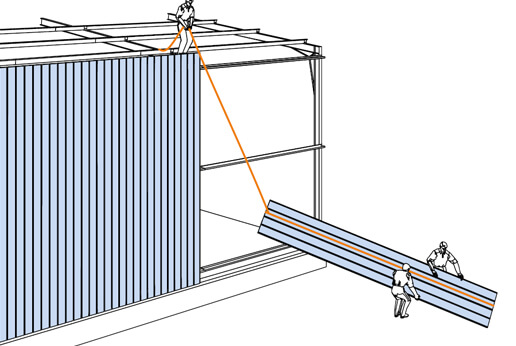

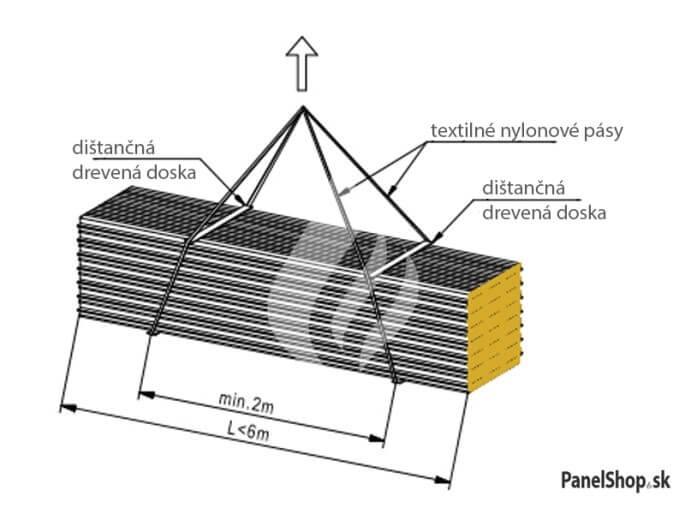

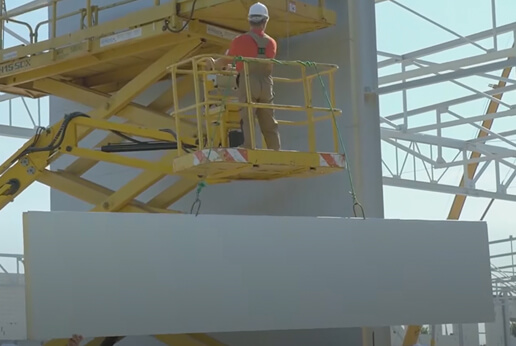

8. Panelerna kan flyttas antingen med hjälp av en vakuumlyft (rekommenderas), med hjälp av en mekanisk gripanordning (lyftklämmor) och kran, men även manuellt med hjälp av spännband.

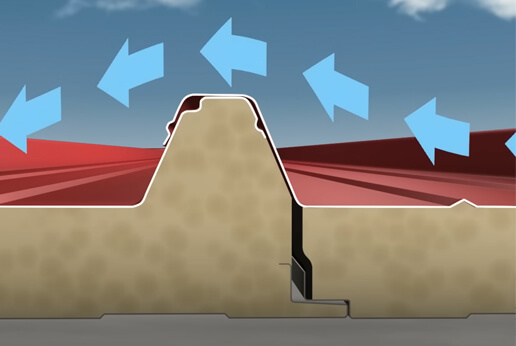

9. Installationsriktningen bör vara motsatt den dominerande vindriktningen för både tak- och väggpaneler.
10. Vid takpaneler kan en situation uppstå där det finns flera rader och panelerna skarvas med längsgående överlappning, som skapas genom urtagning från 150 till 300 mm, beroende på takets lutning. (urtagning kan begäras vid beställning)

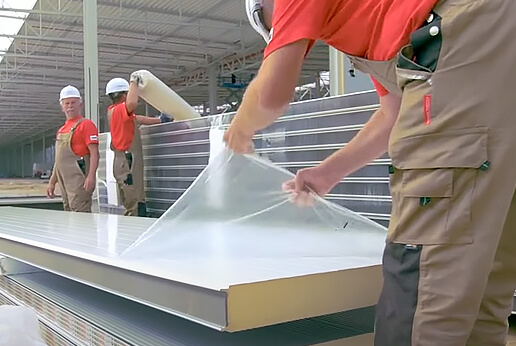

11. Före infästning ta bort den skyddande genomskinliga folien. Folien måste tas bort inom 3 månader, eftersom färgen och plåtens övre yta skadas.

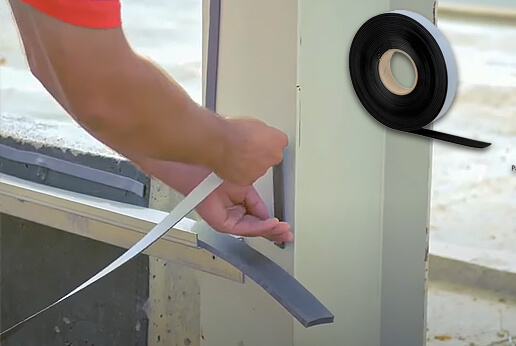

12. Längs hela konstruktionen och vid plåtdetaljer rekommenderar vi att limma tätningstejper.

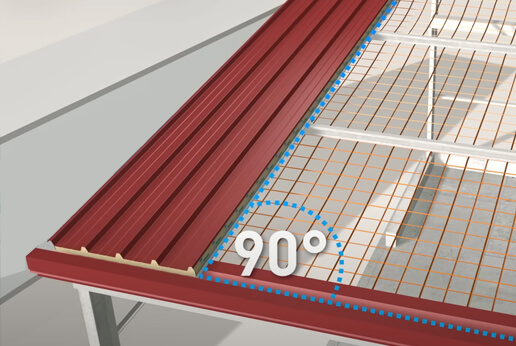

13. Horisontell och vertikal infästning av väggpaneler måste vara vinkelrät mot konstruktionen och justerad enligt vattenpass. Takpaneler justeras i 90° också mot konstruktionen.

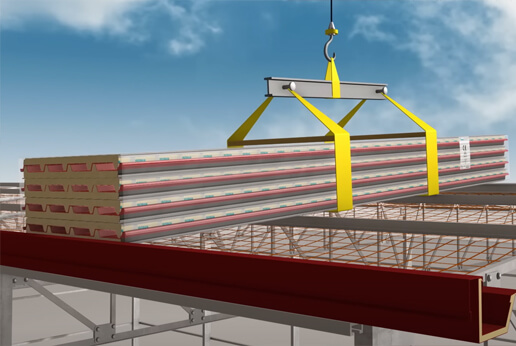

14. Vid takpaneler rekommenderas att med kran flytta hela paketet upp på byggnadens tak med efterföljande infästning. Detta gäller naturligtvis även för väggpaneler, så att paketet är så nära monteringen som möjligt.

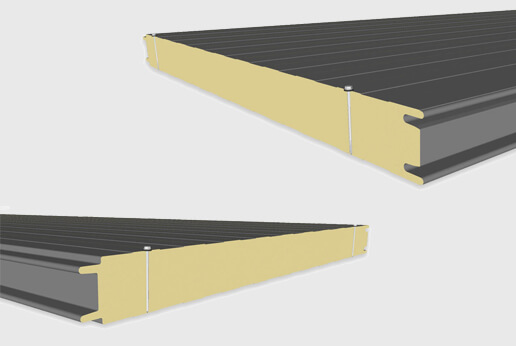

15. Panelerna passar lätt in i varandra, eftersom de använder not- och fjädersystem på båda typerna av paneler.
.

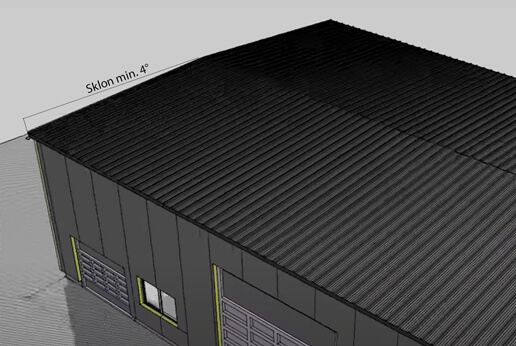

16. Den minsta lutningen för takpaneler är 4 %, och om de skarvas i flera rader är den 7 %.
17. Generellt är det lättare att skära ut öppningar i panelerna före installation, men de kan även skäras ut i efterhand.

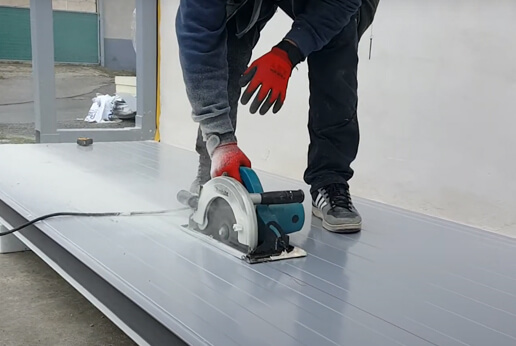

18. För kapning av paneler används cirkelsågar eller sticksågar och inte vinkelslipar (flex), som skadar panelens yta. Vi rekommenderar att panelerna före kapning läggs på bockar (sågbockar).
19. Vi rekommenderar att en gång per år utföra kontroll av fasad- och takpaneler, plåtdetaljer och avvattningssystemet. Efter kontrollen ska eventuella skador åtgärdas och alla paneler tvättas med en lågtrycksapparat med ett icke-aggressivt rengöringsmedel och svamp.
20. Enligt planerna och arbetsgången installerar vi viktiga funktionella, skyddande och estetiska plåtdetaljer tillsammans med tätningstejper.

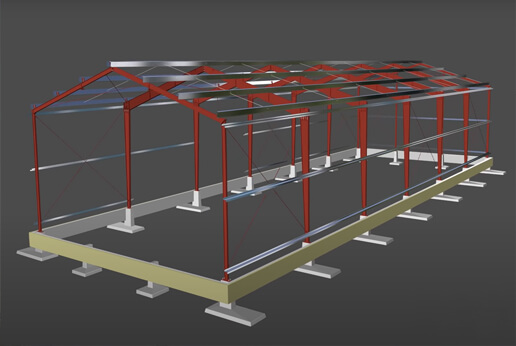

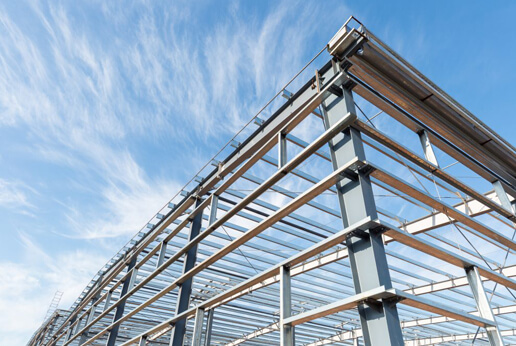

21. Sandwichpanelsystemet kan monteras på alla typer av konstruktioner såsom trä-, betong- eller stålkonstruktion. Oftast används en stålskelettkonstruktion.

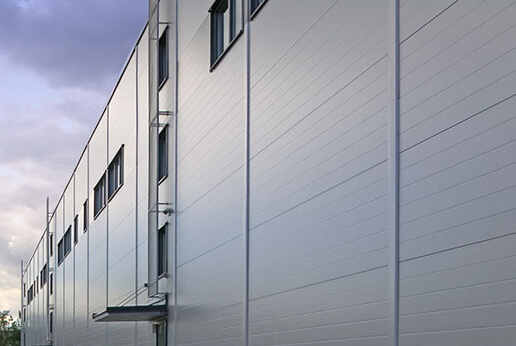

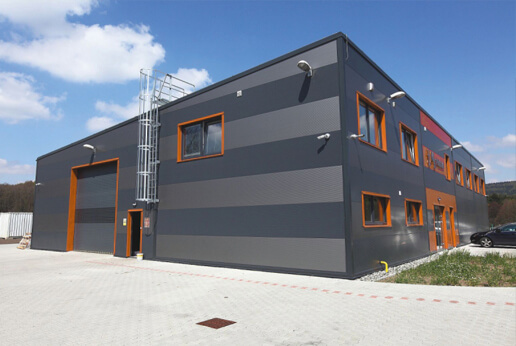

22. Horisontell läggning av paneler rekommenderas av flera skäl, nämligen: bättre mekaniska och belastningsförhållanden, billigare konstruktion, lättare konstruktion, inga mellanliggande balkar, enklare installation, enklare transport och hantering tack vare panelernas kortare längd.
23. Konstruktionsprofiler, såsom tunnväggiga åsar, är avsedda främst för användning som åsar för tak, takstolar och väggar i stålhallar. Tunnväggiga profiler finns tillgängliga som standardiserade Z- och C-profiler eller som specialprofiler. De möjliggör exakt och snabb montering. Dessa profiler används som åsar och väggreglar för alla typer av hallar.

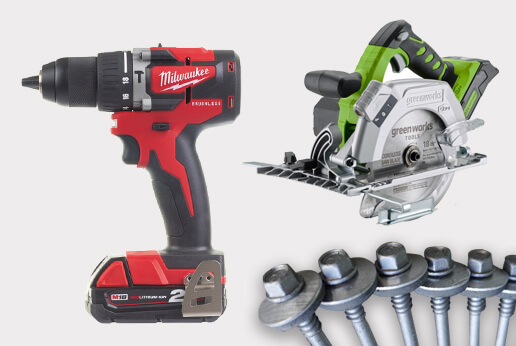

24. Vid byggnation kommer du att behöva en batteridriven skruvdragare, cirkelsåg, sticksåg, vattenpass, vinkelmätare, PU-skum, tätningsmassa, nivelleringsinstrument, tätningstejper, måttband, spännband, kalotter, plåtslageriverktyg, skruvar, märkpenna, gummiklubba, bockar (ställningar) och ytterligare verktyg enligt byggnadens specifika behov.

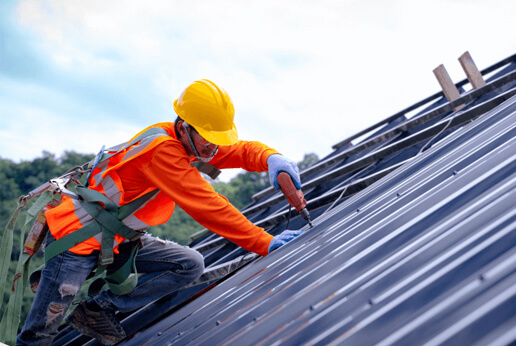

25. Undersökningar visar att fall från höjd är den vanligaste orsaken till olyckor inom industri och byggsektor, därför ska du beakta säkerhet och yrkesmässig kompetens vid utförandet av arbetet.
26. Naturligtvis ingår i byggnaden även plåtdetaljer, avvattningssystem, snörasskydd, vindförstyvningsdetaljer, takstegar, åskskydd, filtreringssystem, ingenjörsnät, takljus, portar, dörrar, fönster, skärmtak, interiörinstallationer, yttre markarbeten och ytterligare enligt projektets krav.
Tekniska ritningar och monterings visualiseringar

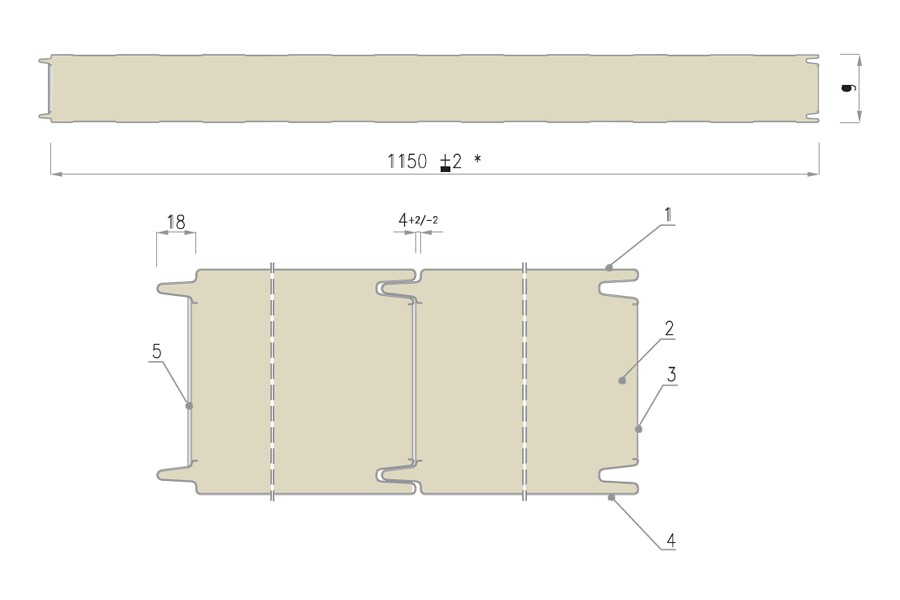

Sandwichvägg panel med synlig fog
Kärna av polyuretan- / polyisocyanuratskum
1. Stålplåt, yttre, standardtjocklek 0,50 – 0,60 mm
2. Polyuretan- / polyisocyanuratskumkärna.
3. Skyddsremsa som förhindrar diffusion och vatteninträngning.
4. Stålplåt, inre, standardtjocklek 0,40 – 0,50 mm.
5. Fabriksapplicerad mjuk tätning på sidokanten på hanlås-sidan.
*vi erbjuder olika modulära panelbredder

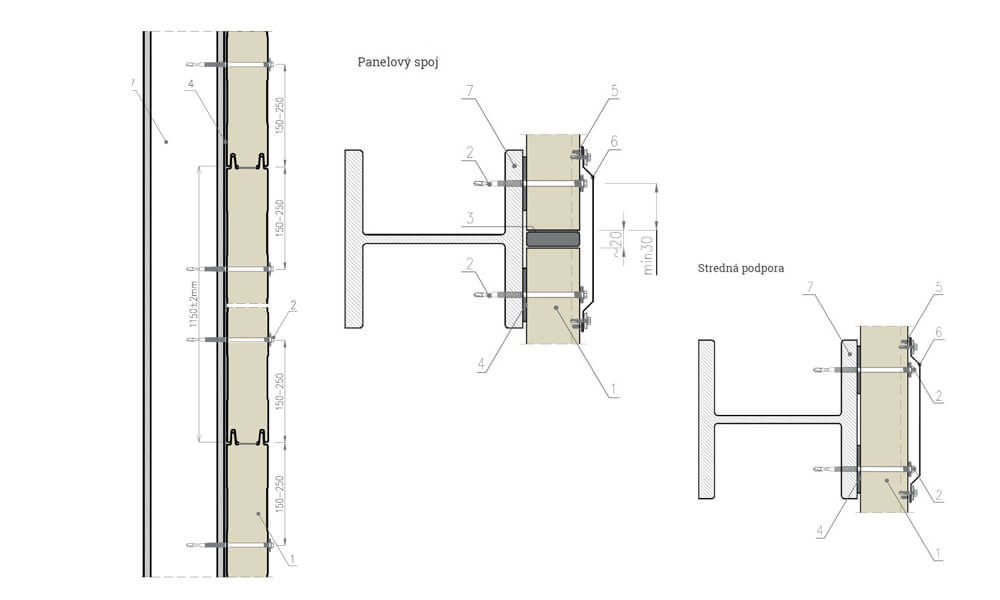

Väggpanel med synlig fog – infästning på konstruktionen
Horisontell placering (för PUR, PIR, MV, EPS)
1. Väggpanel med synlig fog
2. Självborrande skruv med EPDM-bricka
3. Polyuretanskum som fyllning i rörelsefog ~20 mm
4. Självhäftande PES-tätningstejp
5. Tätningsmassa, permanent plastisk
6. Plåtdetalj
7. Stålprofil, enligt konstruktionsförslag

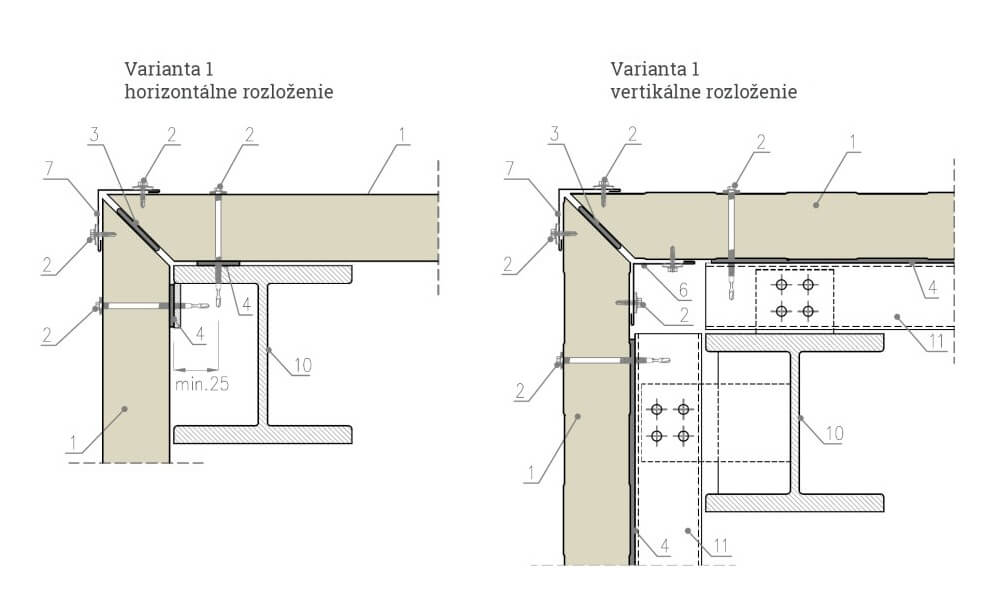

Hörnförband – infästning på konstruktionen
Väggpanel med synlig och dold fog
1. Väggpanel med synlig och dold fog (PIR, MV, EPS)
2. Självborrande skruv med EPDM-bricka (valfritt två infästningselement bredvid varandra)
3. Polyuretanskum
4. Självhäftande PES-tätningstejp
5., 6., 7., 8. Plåtdetalj
5. Beklädnaden är lokalt utskuren för bättre värmekrav
6. Stålpelare enligt konstruktionsförslag

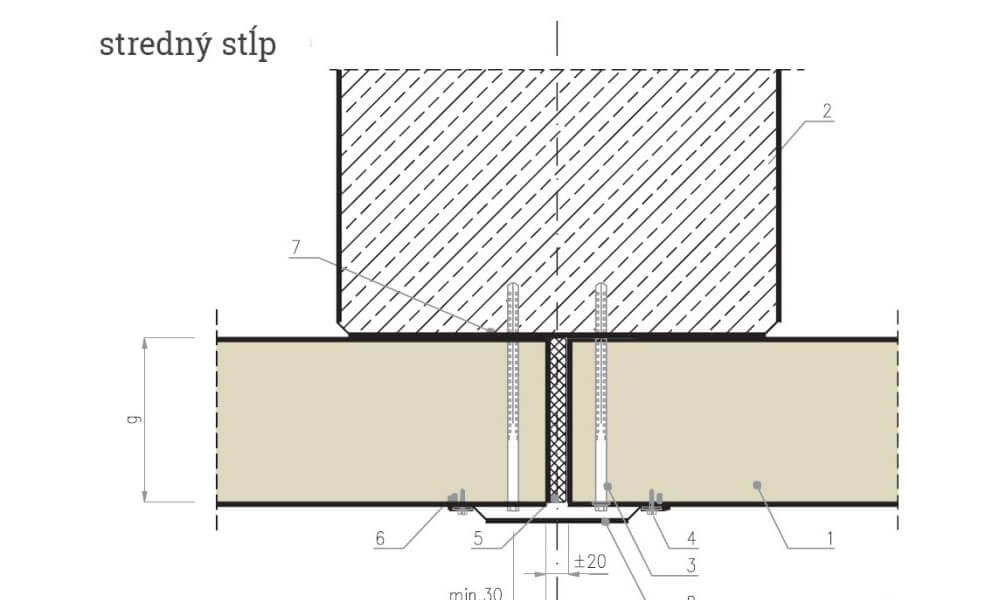

Infästning av paneler till en armerad betongpelare
Väggpanel, horisontell infästning
1. Väggpanel, horisontell infästning
2. Armerad betongpelare
3. Skruv med bricka för infästning i armerad betong
4. Självborrande skruv med EPDM-bricka
5. Polyuretanskum som fogfyllning
6. Tätningsmassa, permanent plastisk
7. Självhäftande PES-tätningstejp
8., 9. Plåtdetalj

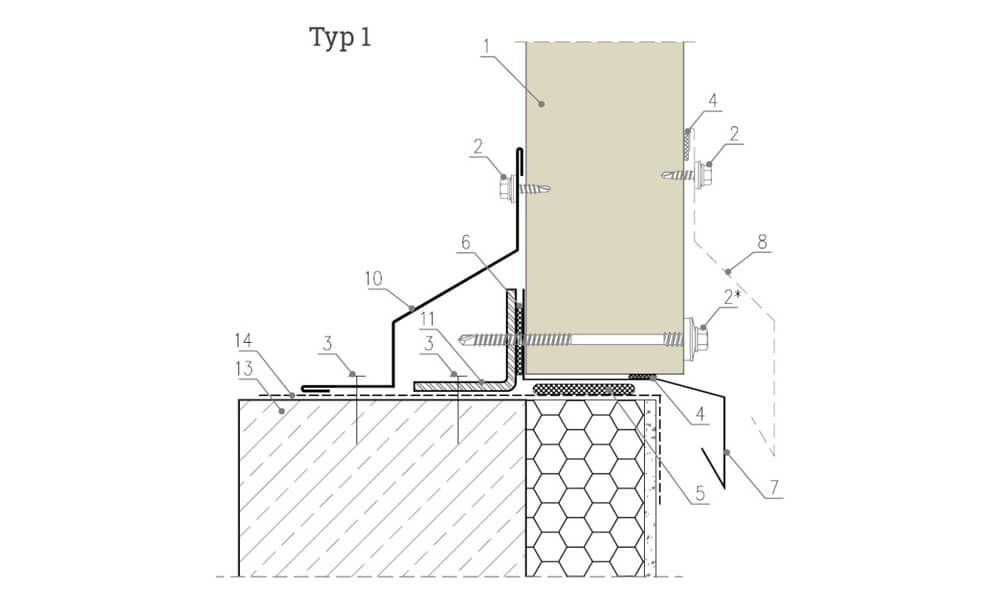

Infästning på nedre balk
Vertikal infästning
1. Väggpanel
2. Självborrande skruv med EPDM-bricka
3. Slaghylsa
4. Tätningsmassa, permanent plastisk
5. Polyuretanskum
6. PES polyetylentejp
7., 8., 9., 10. Plåtdetalj
7. Stålprofil L-profil, enligt
konstruktionsförslag
8. Stålprofil – väggbalk
9. Markbalk
10. Vattentät tätning

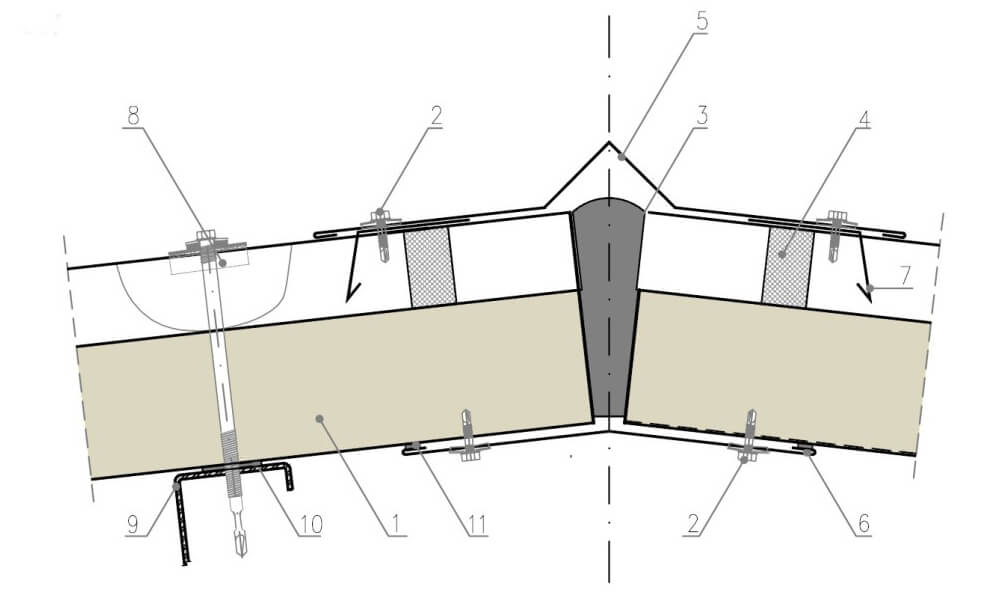

Taknock
Takpanel
1. Takpanel
2. Självborrande skruv med EPDM-bricka
3. Polyuretanskum
4. Polyetylentätningsband
5., 6., 7. Plåtdetalj
5. L-03 infästningselement „sadelbricka“
6. Ås
7. PES polyetylentejp
8. Permanent plastisk tätningsmassa
