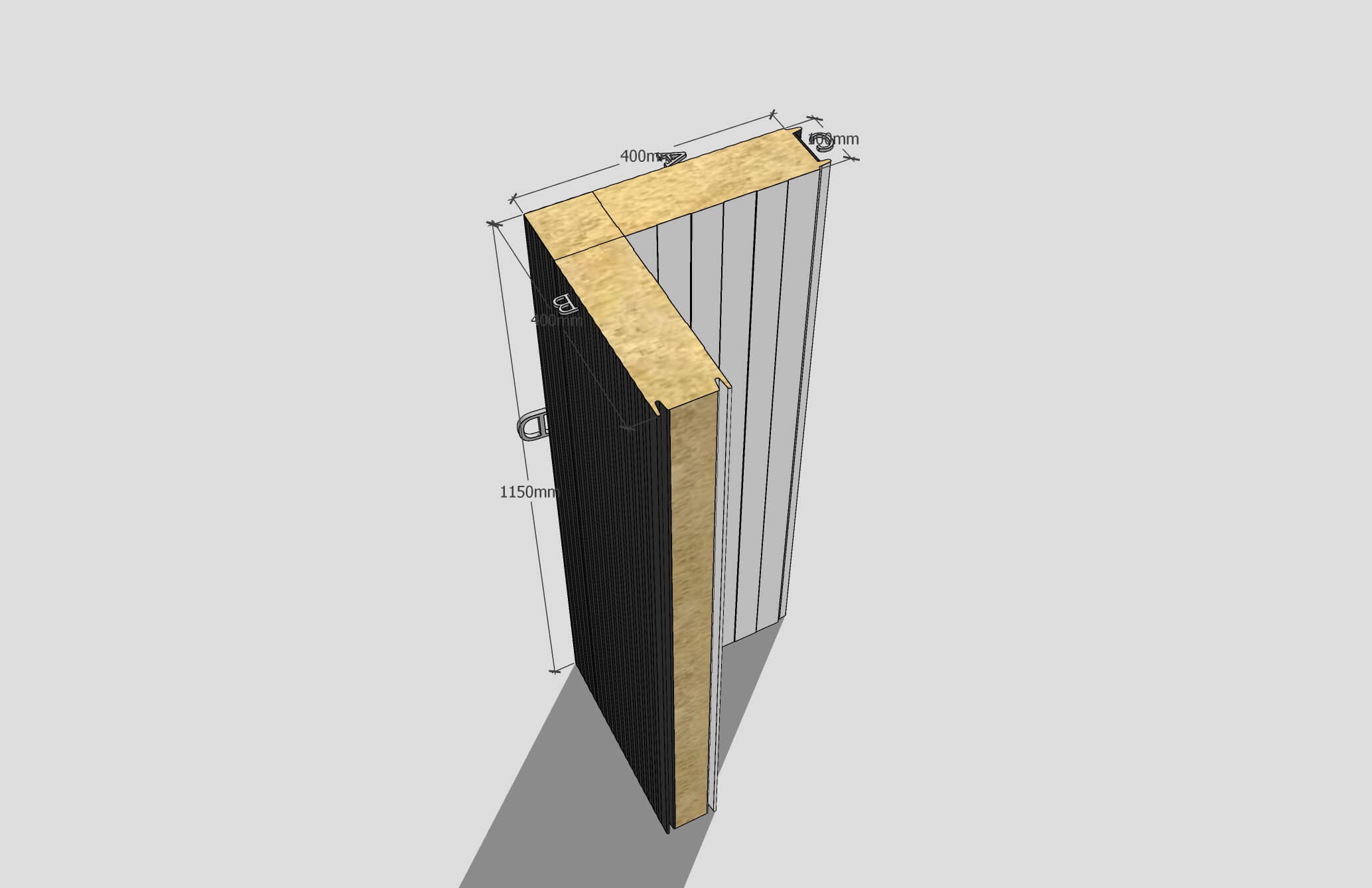

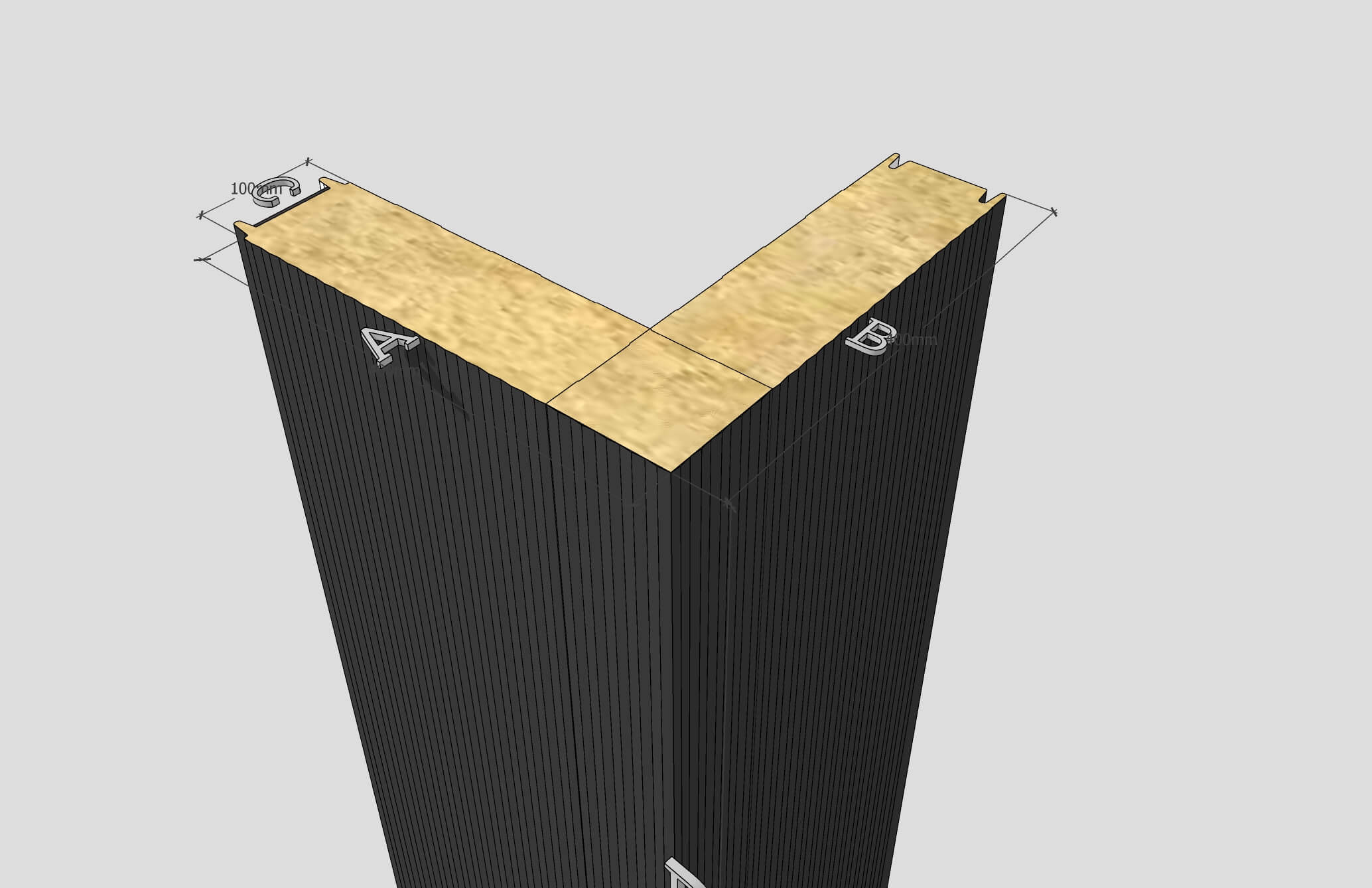

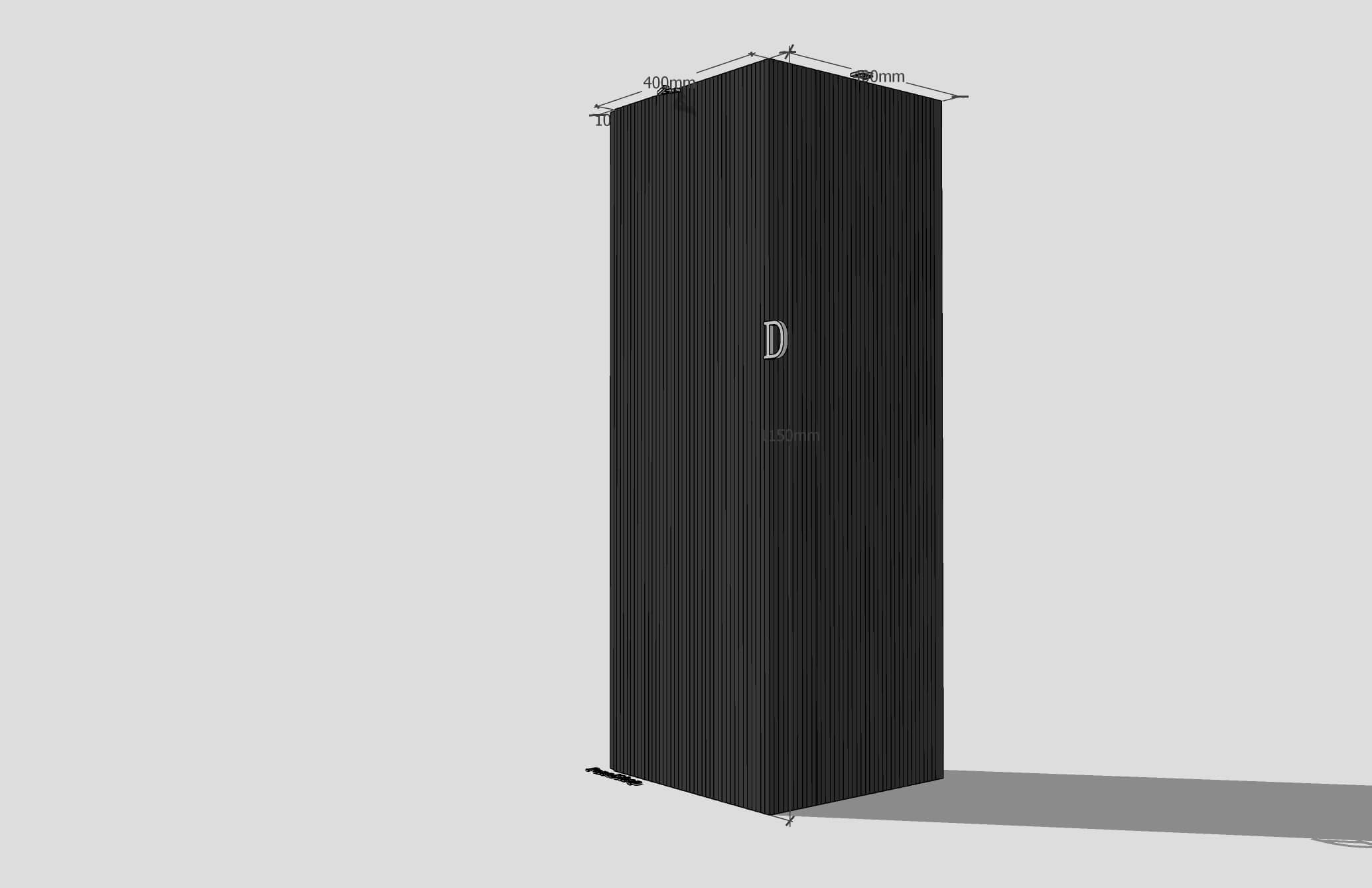

Hörnsandwichpanel med synlig skarv (MV) – vertikal
Den största fördelen med hörnpaneler är deras montering utan behov av hörnbleck samt möjligheten att skapa arkitektoniskt snygga och estetiska hörn på byggnaders beklädnad.
Sandwichpanelen består av två färgade, förzinkade, profilerade stålplåtar och en kärna av mineralull. Plåttjockleken kan vara från 0,5 mm till 0,7 mm. Standardtjockleken på plåtarna är 0,5/0,5 mm med en ytbehandling på 25/25 μ. Panelerna fästs med synlig skarv i vertikal orientering. Panelerna är avsedda för beklädnad av invändiga och utvändiga väggar i stomkonstruktioner.
Dessa paneler används i stor utsträckning vid byggnation av byggnader, lagerutrymmen, industri- och produktionslager, kommersiella lokaler, bilhallar, bilverkstäder, garageutrymmen samt jordbrukslager och hallar.
320 kr / 100 mm / m² (priset är ungefärligt)

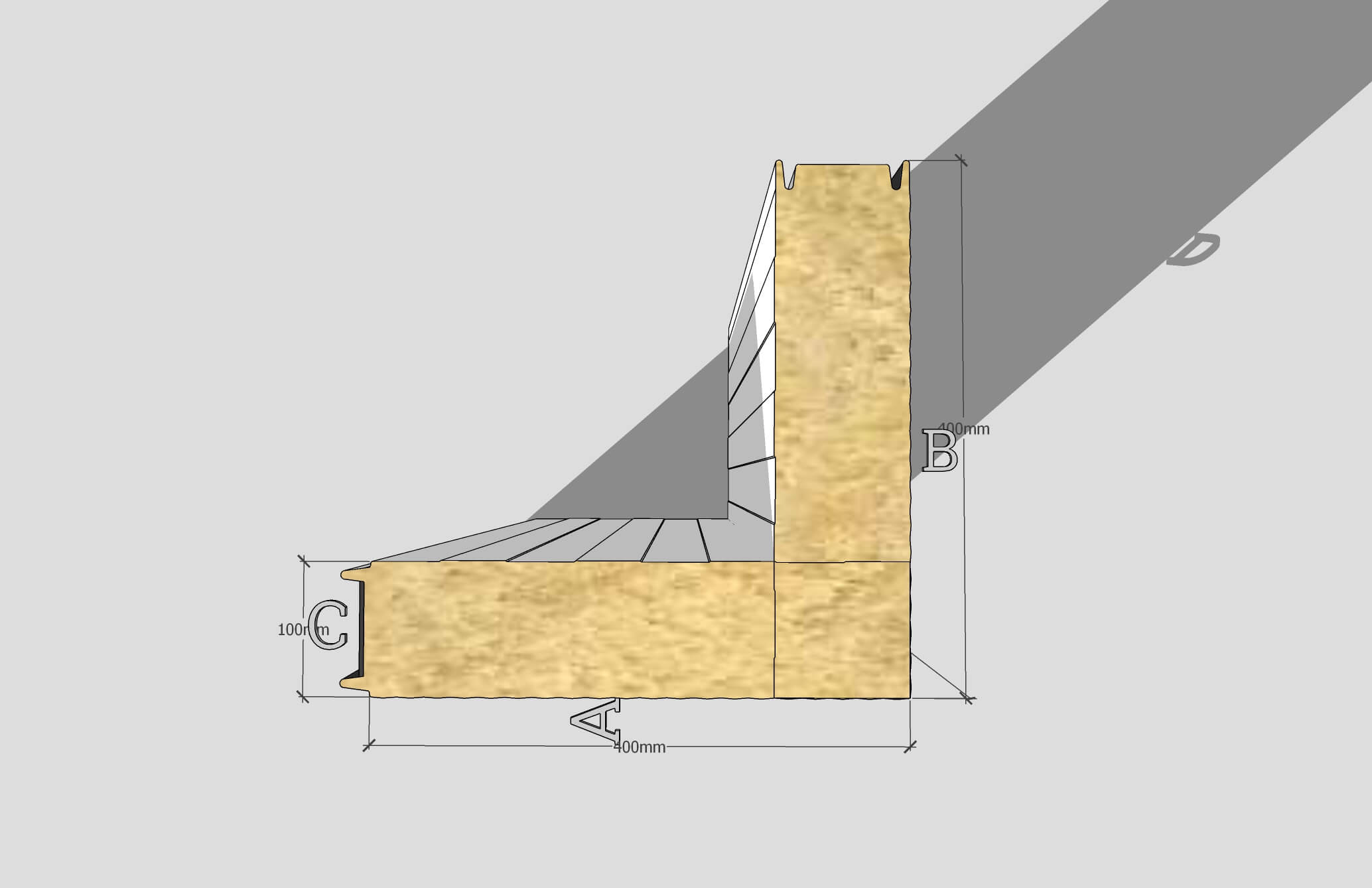

Leveranstid – upp till 5 veckor, beställningar tillsammans med klassiska paneler över 250 m². Längderna (A, B) måste specificeras. Transport ingår inte i panelernas pris.
Produktkod: SPR006
Betalning sker via förskottsbetalningar till företagskonto: 50 % i förskott och 50 % efter att panelerna har lagerförts.
se videovisualisering:
Vi kan kommunicera på engelska
eller på tyska via e-post.
Teknisk information om panelen
I tabellen hittar du de viktigaste tekniska parametrarna för hörnpanelen.

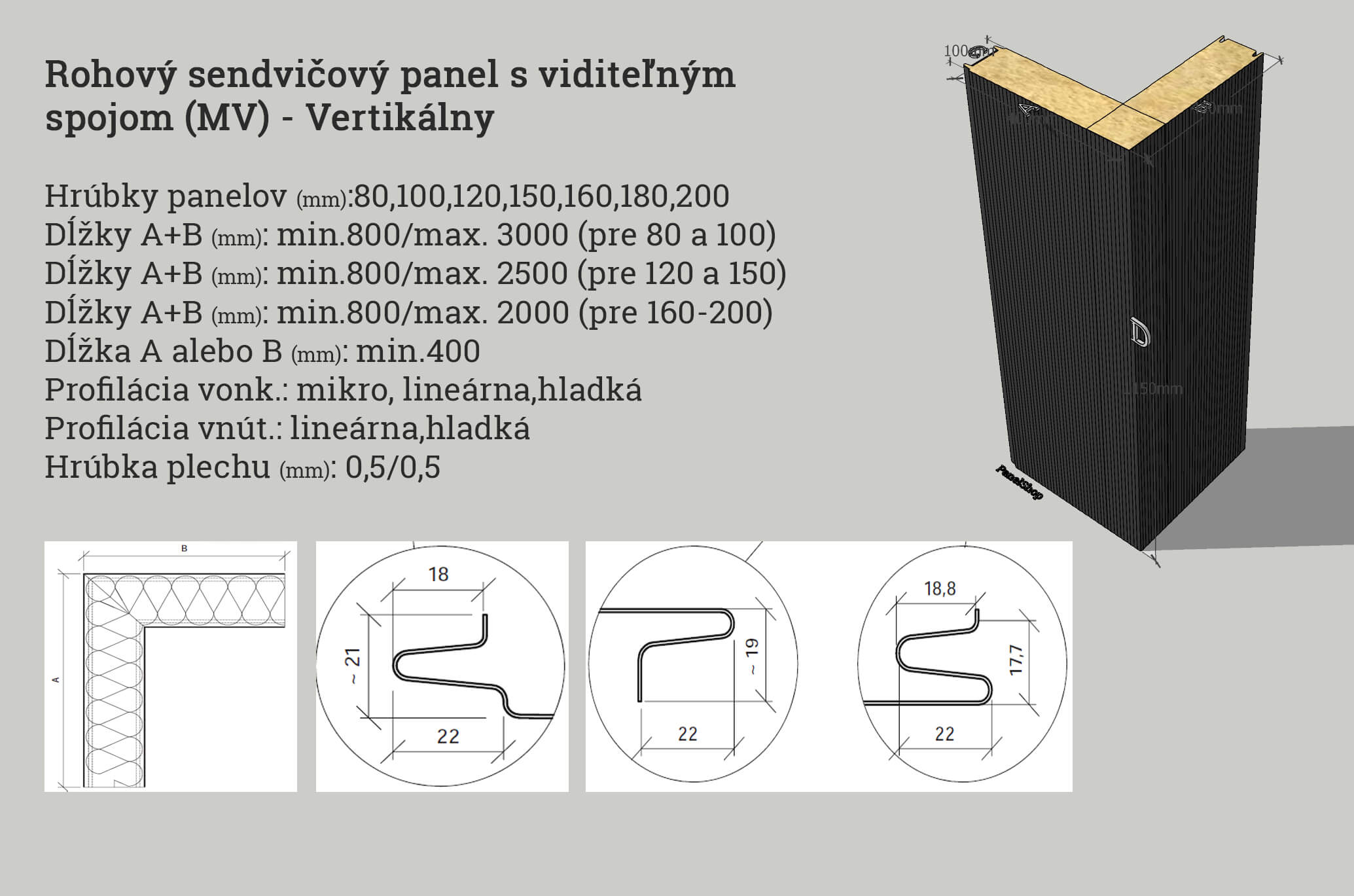

| Mekaniska egenskaper | 80 (mm) | 100 (mm) | 120 (mm) | 150 (mm) | 160 (mm) | 180 (mm) | 200 (mm) |
|---|---|---|---|---|---|---|---|
| Mått A+B [mm] | min. 800 / max. 3000 | min. 800 / max. 3000 | min. 800 / max. 2500 | min. 800 / max. 2500 | min. 800 / max. 2000 | min. 800 / max. 2000 | min. 800 / max. 2000 |
| Profil (yttre) | slät, linjär, mikroprofil | slät, linjär, mikroprofil | slät, linjär, mikroprofil | slät, linjär, mikroprofil | slät, linjär, mikroprofil | slät, linjär, mikroprofil | slät, linjär, mikroprofil |
| Profil (inre) | slät, linjär, | slät, linjär, | slät, linjär, | slät, linjär, | slät, linjär, | slät, linjär, | slät, linjär, |
| Isoleringsförmåga [W/m2K] | 0,48 | 0,39 | 0,32 | 0,26 | 0,24 | 0,22 | 0,20 |
| Brandmotstånd (MU) | EI 60 | EI 60 | EI 120 | EI 180 | EI 180 | EI 180 | EI 180 |
| Reaktion på brand (MU) | A2-s1,d0 | A2-s1,d0 | A2-s1,d0 | A2-s1,d0 | A2-s1,d0 | A2-s1,d0 | A2-s1,d0 |
| Brandspridning | NRO | NRO | NRO | NRO | NRO | NRONRO | |
| Specifik ljudisolering | 30 (-1;-2) | 32 (-1;-3) | 32 (-1;-3) | 32 (-2;-4) | 32 (-2;-4 | 32 (-3;-5) | 31 (-1;-3) |
| Akustisk absorptionskoefficient αw | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| Plåttjocklek [mm] | 0,5-0,7 / 0,5-0,7 | 0,5-0,7 / 0,5-0,7 | 0,5-0,7 / 0,5-0,7 | 0,5-0,7 / 0,5-0,7 | 0,5-0,7 / 0,5-0,7 | 0,5-0,7 / 0,5-0,7 | 0,5-0,7 / 0,5-0,7 |
| Ytbehandling | från 25 μm upp till 200 μm | från 25 μm upp till 200 μm | från 25 μm upp till 200 μm | från 25 μm upp till 200 μm | från 25 μm upp till 200 μm | från 25 μm upp till 200 μm | från 25 μm upp till 200 μm |
| Korrosionsbeständighet (utomhus/inomhus) | RC3-RC5 / CPI2-CPI5 | RC3-RC5 / CPI2-CPI5 | RC3-RC5 / CPI2-CPI5 | RC3-RC5 / CPI2-CPI5 | RC3-RC5 / CPI2-CPI5 | RC3-RC5 / CPI2-CPI5 | RC3-RC5 / CPI2-CPI5 |
| Färger | 24 RAL färger | 24 RAL färger | 24 RAL färger | 24 RAL färger | 24 RAL färger | 24 RAL färger | 24 RAL färger |
| Kärndensitet [kg/m³] | 105±10% | 105±10% | 105±10% | 105±10% | 105±10% | 105±10% | 105±10% |
| Vikt[kg/m²] | 17,5 | 19,6 | 21,8 | 25,0 | 26,1 | 28,3 | 30,4 |
Erbjudna RAL-färger
Standard färger
Premium färger
Special färger
(Färgen måste alltid bekräftas enligt tillgänglighet)
Leverans och betalning
Leveranstiden är 3–5 veckor till din önskade adress. Leveranstiden specificeras efter att den slutliga beställningen har lagts. Betalning sker via förskottsbetalningar till företagskonto: 50 % i förskott och 50 % efter att panelerna har lagerförts. Beställs tillsammans med klassiska paneler över 250 m². Transport ingår inte i panelernas pris. Bank: Slovenská sporiteľňa Kontonummer (IBAN):SK53 0900 0000 0003 2426 4520 BIC SWIFT kód: GIBASKBX.
Kundservice: Arbetsdagar från 9:00 till 16:00, +421 910 107 878, affar@sandwichpaneleraffar.se
